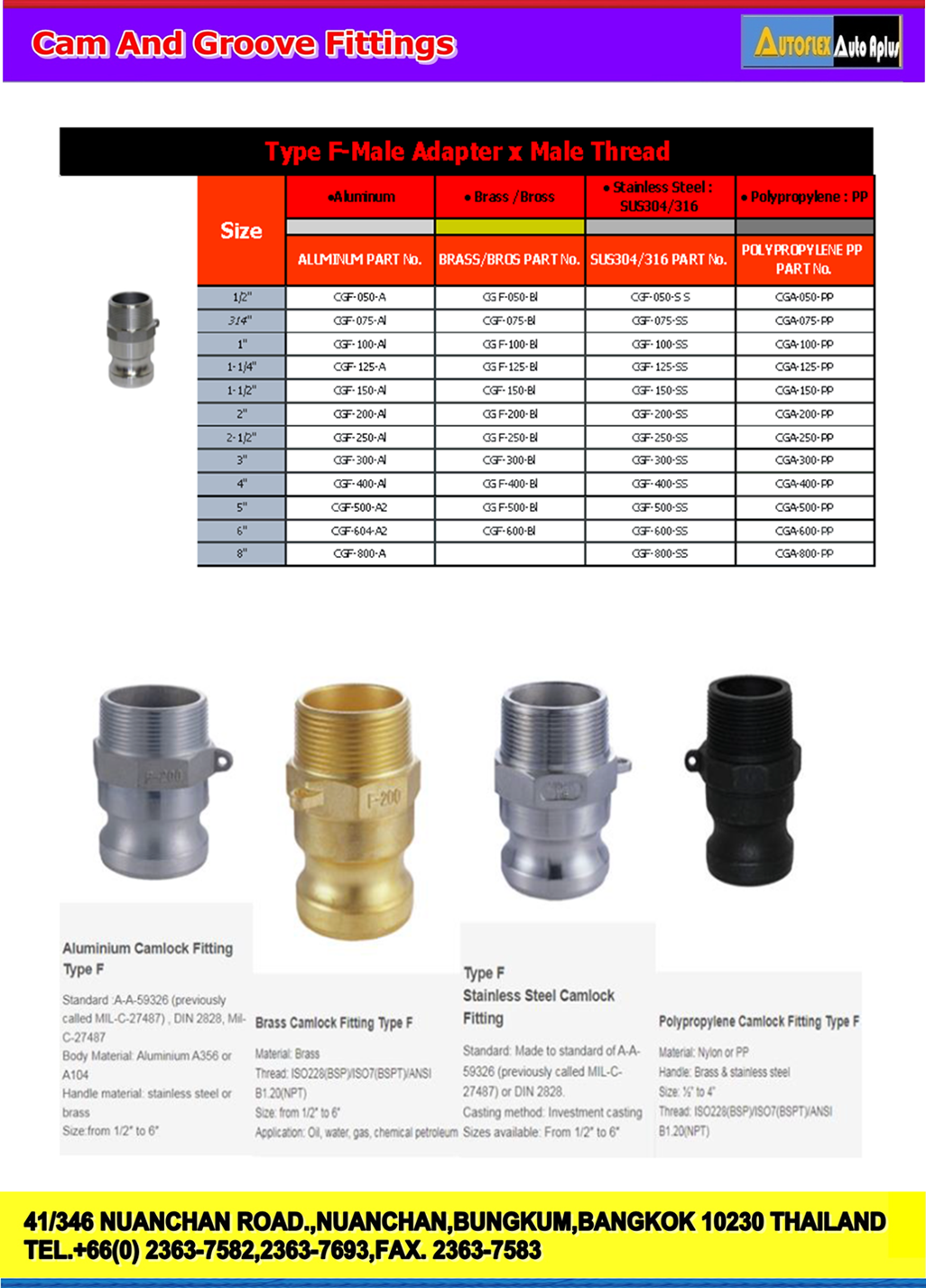

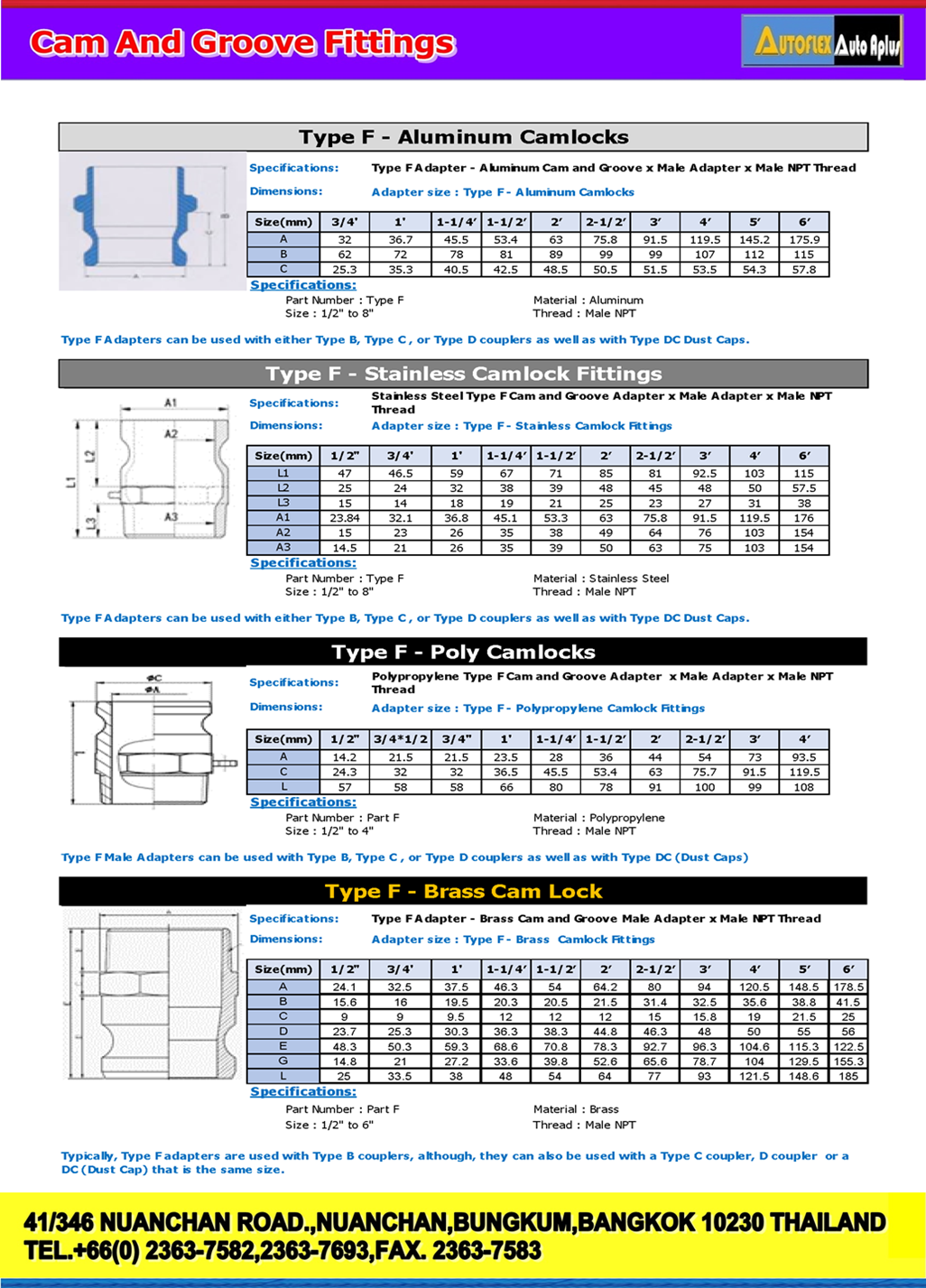

Type F - Aluminum Camlocks

● Type F Adapter - Aluminum Cam and Groove

● Male Adapter x Male NPT Thread

All Aluminum Couplers and Adapters

●Type F adapters are normally used with Type B couplers, but can also be used with Type C and D couplers or DC (Dust Cap) of identical size.

 Description:

● The Type F is a Male Adapter x Male NPT Thread.

How To Use:

● To connect, slide the Type F Adapter into a Female Coupler and then close the two cam handles simultaneously.

● To disconnect, lift up the cam handles and uncouple the pipe two fittings.

To Install:

● Thread the Male NPT portion into a Female NPT Thread.

Will connect with:

● The adapter portion will couple with a Female Coupler.

● The thread will connect to a Female NPT Thread. (National Pipe Thread)

Used for:

● Installing a Male Cam & Groove into a Female NPT Thread.

● Connecting with a Female Coupler of identical size.

Sizes:

● This Aluminum Adapter is offered in sizes starting from 1/2" all the way up to 8".

Material of Construction:

● Constructed out of Aluminum.

● For other materials scroll Down to "Related Products".

Type F - แคมล็อคอลูมิเนียม

● อะแดปเตอร์ Type F - อะลูมิเนียม Cam and Groove

● อะแดปเตอร์ตัวผู้ x เกลียว NPT ตัวผู้

สำหรับคัปเปลอร์และอะแดปเตอร์อะลูมิเนียมทั้งหมด

          โดยทั่วไปแล้วอะแดปเตอร์ประเภท F จะใช้กับคัปเปิลประเภท B แต่สามารถใช้กับคัปเปิลประเภท C และ D หรือ DC (ฝาปิดป้องกันฝุ่น) ที่มีขนาดเท่ากันได้

คำอธิบาย :

● ประเภท F เป็นอะแดปเตอร์ตัวผู้ x เกลียว NPT ตัวผู้

วิธีใช้ :

● ในการเชื่อมต่อ ให้เลื่อนอะแดปเตอร์ประเภท F เข้าไปในตัวต่อตัวเมีย จากนั้นจึงปิดที่จับแคมทั้งสองตัวพร้อมกัน

● หากต้องการถอดออก ให้ยกที่จับแคมขึ้นและถอดอุปกรณ์ท่อทั้งสองออก

การติดตั้ง :

● ร้อยส่วน NPT ตัวผู้เข้าไปในเกลียว NPT ตัวเมีย

จะเชื่อมต่อกับ :

● ส่วนของอะแดปเตอร์จะจับคู่กับ  ตัวต่อตัวเมีย

● เกลียวจะต่อเข้ากับเกลียว NPT ตัวเมีย (เกลียวท่อแห่งชาติ)

ใช้สำหรับ :

● การติดตั้ง Cam & Groove ตัวผู้ในเกลียว NPT ตัวเมีย

● การเชื่อมต่อกับคัปเปิลตัวเมียที่มีขนาดเท่ากัน

ขนาด :

● อะแดปเตอร์อะลูมิเนียมนี้มีจำหน่ายในขนาดตั้งแต่ 1/2" ไปจนถึง 8"

วัสดุในการก่อสร้าง :

● ผลิตจากอลูมิเนียม

● สำหรับวัสดุอื่น ๆ เลื่อนลงไปที่  "ผลิตภัณฑ์ที่เกี่ยวข้อง "
