Product Information :
Name :
Vee Packing Or Chevron Vee-Seal (NBR-Fabric),NBR Category :
- ยาง และพลาสติก
Sub - Category :
- O Ring And Sealing part :O-Ring,V-Packing,Oil seal,V-Ring,Piston And Rod
Brand :
NOK,NAK,TOPART,GMORS Product Type :
- สินค้า, ผลิตภัณฑ์
Short Description :

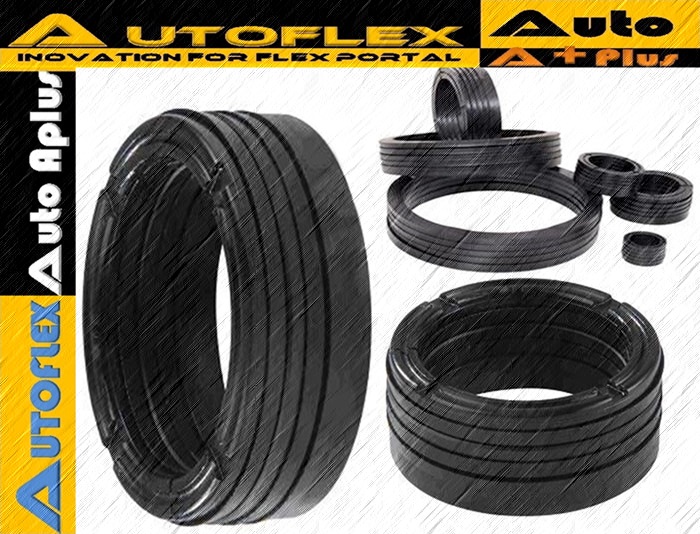

Chevron Vee-Seal
Vee Packing Series Consist of Three Parts,Which are Seal Ring, support Ring and Pressing Ring. It is the Seal used for Piston Rod of Tank.Vee Packings are Multiple-Lip (Chevron) Seals Comprised of a Group of Endless Rings and Popular for Sealing Rods and Pistons. They can be used for Low or High Pressure Applications and With Single or Double Acting Cylinders.
Materials:
Under the Weather of Below 100 Centigrade,V Packing Adopt NBR Fabric-Reinforced, Support Ring, Pressing Ring Adopt NBR Fabric-Reinforced or Nylon; Which can be in use 100-200 Centigraqde; V Packing Adopt PTFE, FKM, Pressing Ring and Support Ring Adopt PTFE.
Product Detail :
Chevron Vee-Seal

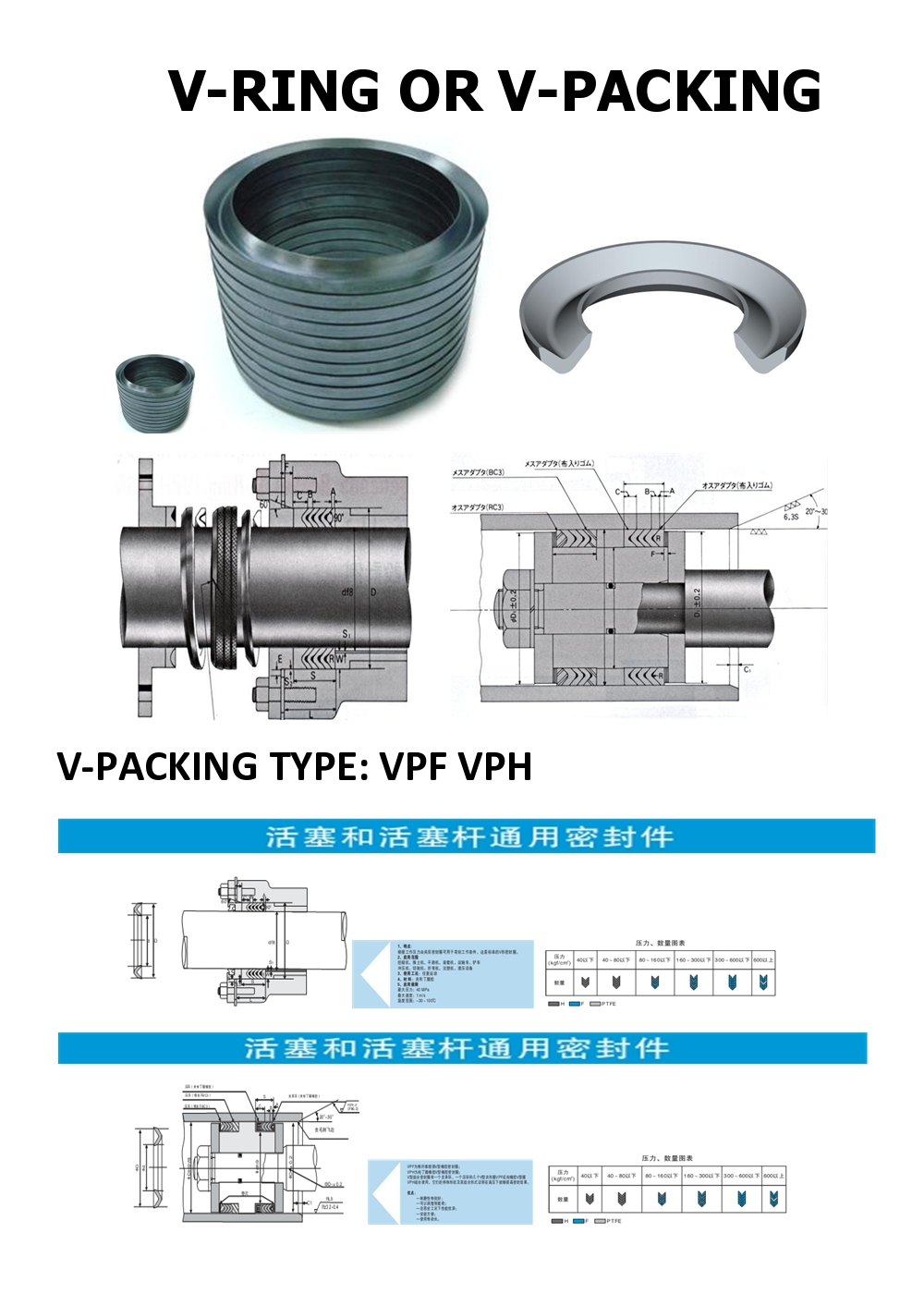

1.Vee Packing Introduction:
Vee Packing Series Consist of Three Parts,Which are Seal Ring, support Ring and Pressing Ring. It is the Seal used for Piston Rod of Tank.Vee Packings are Multiple-Lip (Chevron) Seals Comprised of a Group of Endless Rings and Popular for Sealing Rods and Pistons. They can be used for Low or High Pressure Applications and With Single or Double Acting Cylinders.
2.Materials:
Under the Weather of Below 100 Centigrade,V Packing Adopt NBR Fabric-Reinforced, Support Ring, Pressing Ring Adopt NBR Fabric-Reinforced or Nylon; Which can be in use 100-200 Centigraqde; V Packing Adopt PTFE, FKM, Pressing Ring and Support Ring Adopt PTFE.
3.Technical Data of Chevron:
Pressure : Designed for Unpressurized Operation.
Working Pressure : 0-40 MPa
Temperature : NBR : -40°C to +100°C, FKM : -20°C to +200°C, PTFE: -55 °C to +260 °C
Speed : Below 0.5 m/s
Max Speed : 8m/s
Medium : Hydraulic Oil,Emulsion and Water.
Sealing Material : NBR, NBR Fabric, Viton, Vtion Fabric, PTFE, PTFE Filled Carbon/Bronze, PU, PA, copper.
4.Advantages:
1) Chevron has Very Good Elasticity and be Enlongated Easily
2) Chevron has Strong Adaptive Load Against Axial and Radial Viberation
3) Chevron can Bear the High Temperature and Changeable Pressure
4) Chevron is Easily to be Installed or Uploaded
