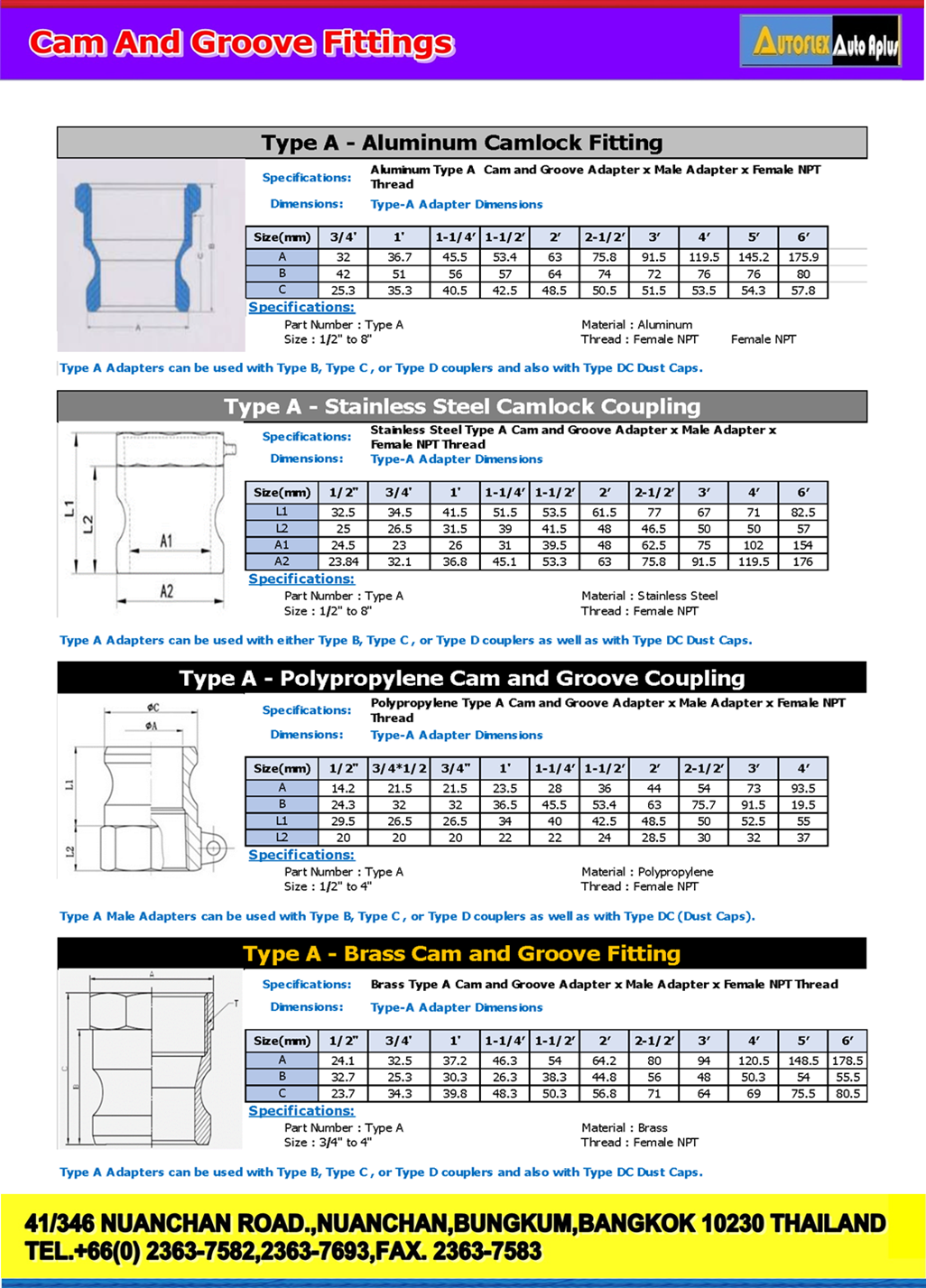

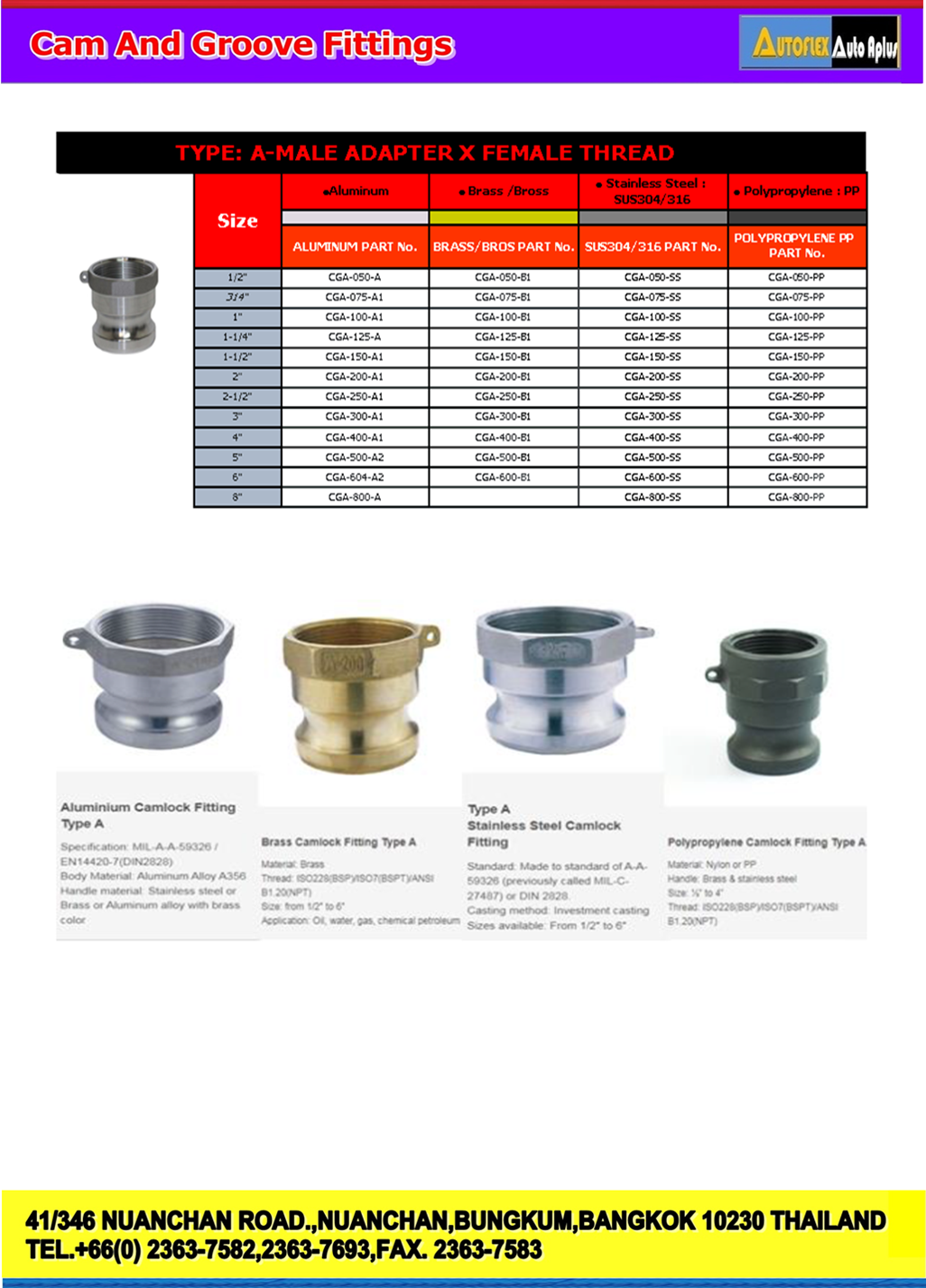

Type A - Brass Cam and Groove Fitting

● Brass Type A Cam and Groove Adapter

● Male Adapter x Female NPT Thread

Brass Couplings

● Typically, Type A adapters are used with Type D couplings,

● Although, they can be used with a Type B or Type C coupling.

● They can be sealed closed with a Type DC (Dust Cap) that is the same size.

 Description:

● Brass Male Cam and Groove Adapter x Female NPT Thread

How To Use:

● To connect, slide the Type A Adapter into a Female Coupling and then close the two cam arms.

● To disconnect, lift up the cam handles and uncouple the two brass fittings.

To Install:

● Thread the Female NPT portion onto a Male NPT Thread.

Will connect with:

● The adapter portion will couple with a Female Coupler.

● The threaded end will connect to a Male Thread. (National Pipe Thread)

Used for:

● Installing a Male Cam & Groove onto a Male NPT Thread.

● Connecting with a Female Coupler of matching size.

Sizes:

● This Brass Adapter is offered in sizes starting from 3/4" up to 4".

Material of Construction:

● Constructed out of Brass.

● For other materials scroll Down to "Related Products".

Type A - ข้อต่อทองเหลืองแบบลูกเบี้ยวและร่อง

● อะแดปเตอร์ Cam and Groove ทองเหลือง Type A

● อะแดปเตอร์ตัวผู้ x เกลียว NPT ตัวเมีย

ข้อต่อทองเหลืองทั้งหมด

 ● โดยทั่วไปแล้วอะแดปเตอร์ประเภท A จะใช้กับข้อต่อประเภท D

● แม้ว่าจะสามารถใช้งานร่วมกับ  การเชื่อมต่อแบบ Type Bหรือ  Type C ได้

● สามารถปิดผนึกได้โดยใช้  Type DC  (Dust Cap) ที่มีขนาดเท่ากัน

 คำอธิบาย :

● อะแดปเตอร์ Cam and Groove ตัวผู้ทองเหลือง x เกลียว NPT ตัวเมีย

วิธีใช้ :

● ในการเชื่อมต่อ ให้เลื่อนอะแดปเตอร์ประเภท A เข้าไปในคัปปลิ้งตัวเมีย จากนั้นจึงปิดแขนแคมทั้งสองตัว

● หากต้องการถอดออก ให้ยกที่จับแคมขึ้นและถอดอุปกรณ์ทองเหลืองทั้งสองชิ้นออก

การติดตั้ง :

● ร้อยส่วน NPT ตัวเมียเข้ากับเกลียว NPT ตัวผู้

จะเชื่อมต่อกับ :

● ส่วนของอะแดปเตอร์จะจับคู่กับ  ตัวต่อตัวเมีย

●ปลายเกลียวจะเชื่อมต่อกับเกลียวตัวผู้ (เกลียวท่อแห่งชาติ)

ใช้สำหรับ :

● การติดตั้ง Cam & Groove ตัวผู้เข้ากับเกลียว NPT ตัวผู้

● การเชื่อมต่อกับตัวต่อตัวเมียที่มีขนาดตรงกัน

ขนาด :

● อะแดปเตอร์ทองเหลืองนี้มีจำหน่ายในขนาดตั้งแต่ 3/4" ถึง 4"

วัสดุในการก่อสร้าง :

●ผลิตจาก ทองเหลือง

● สำหรับวัสดุอื่น ๆ เลื่อนลงไปที่  "ผลิตภัณฑ์ที่เกี่ยวข้อง "
