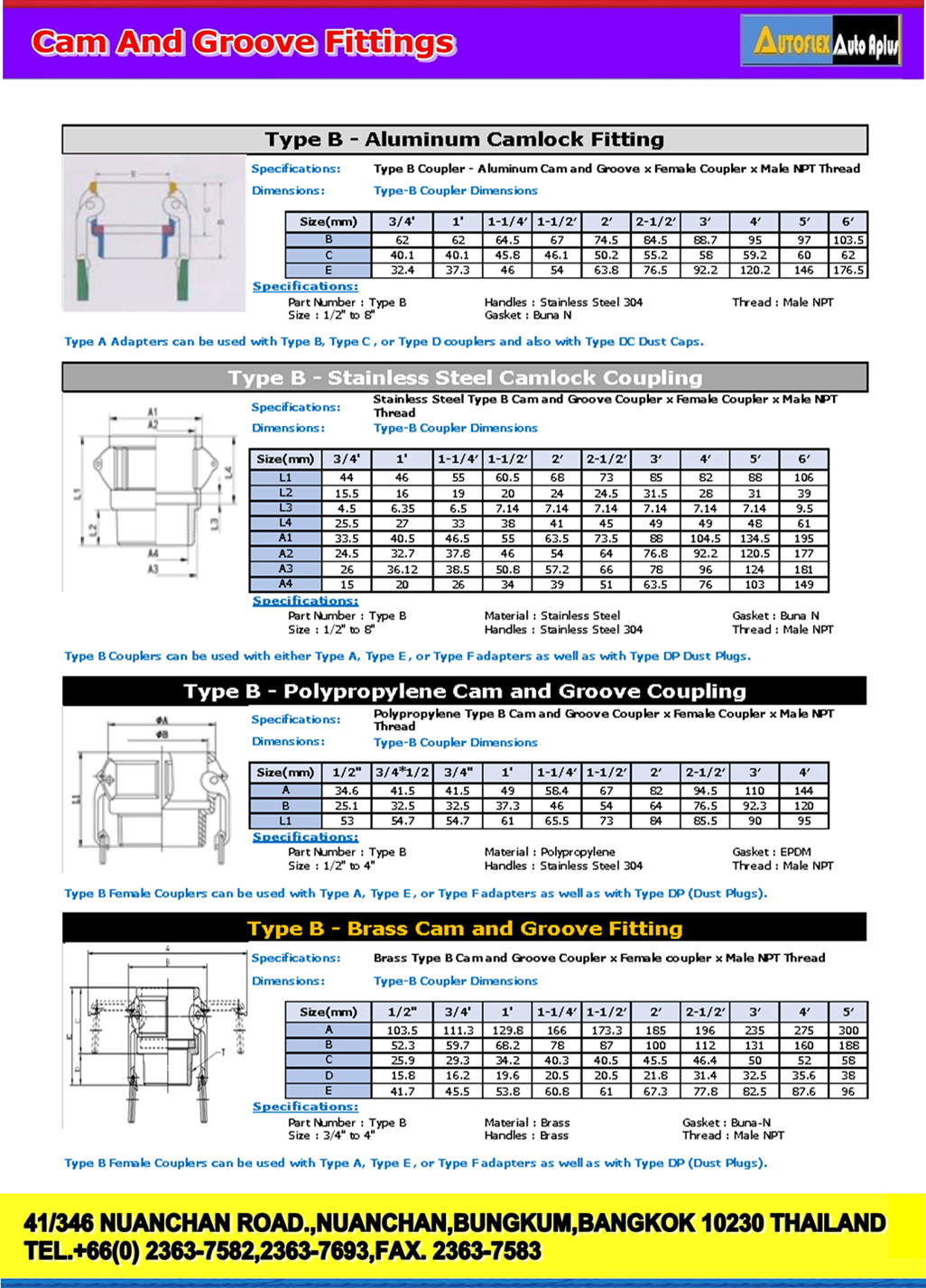

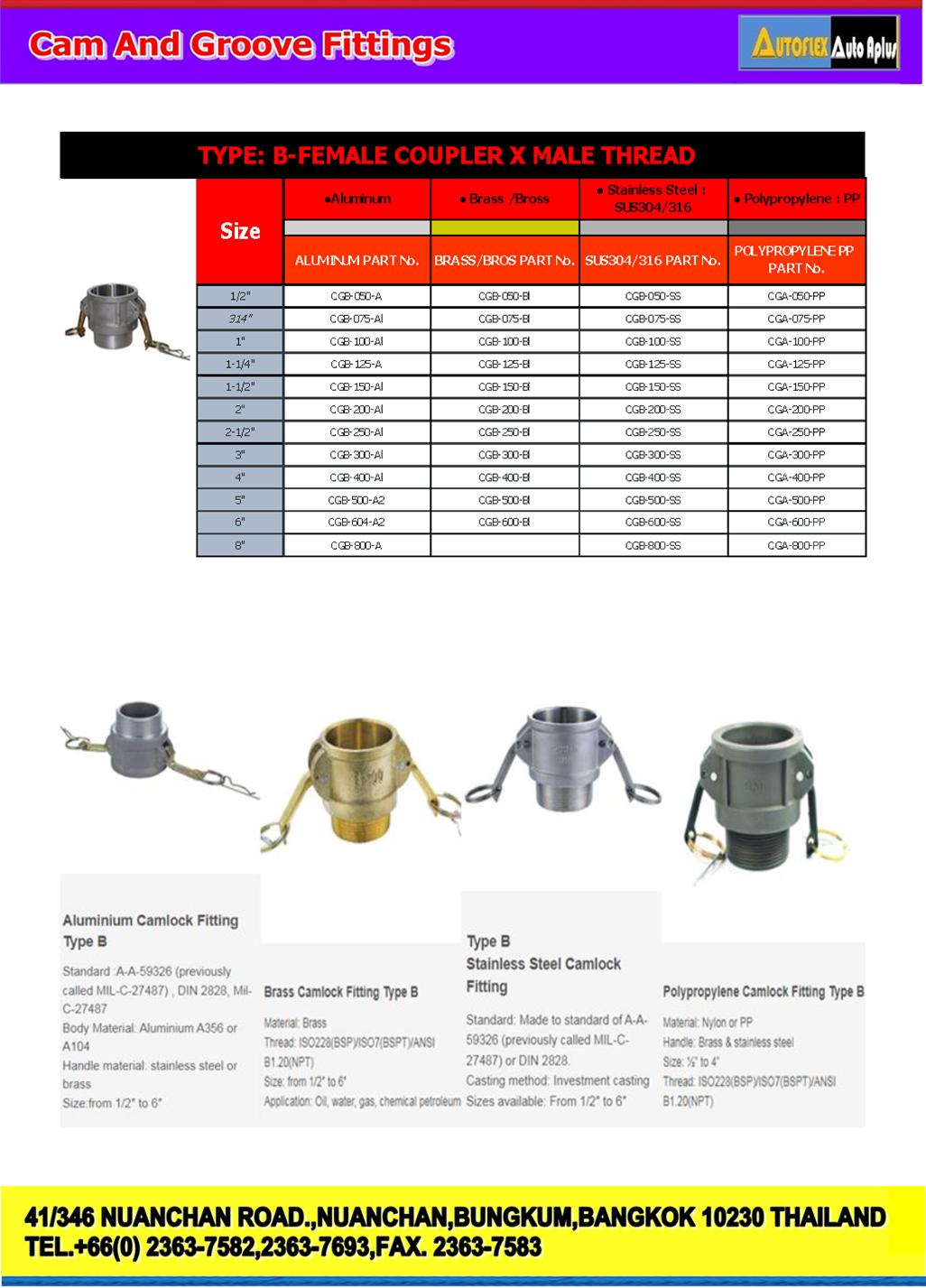

Type B - Aluminum Camlock Fitting

● Type B Coupler - Aluminum Cam and Groove

● Female Coupler x Male NPT Thread

Aluminum Couplers and Adapters

 Type B couplers are normally used with Type F adapters, but can be used with Type A and Type E adapters and Type DP (Dust Plug) of identical size.

Product Description:

● The Type B is a Female Coupler x Male NPT Thread.

How To Use:

● To connect, slide the Type B Coupler onto a Male Adapter and then simultaneously close the two cam handles.

● To disconnect, lift up the cam handles and uncouple the two fittings.

To Install:

● Thread the Male NPT portion into a Female NPT Thread.

Will Connect with:

● The coupler portion will couple with a Male Adapter.

● The thread will connect to a Female NPT Thread. (National Pipe Thread)

Used for:

● Installing a Female Cam & Groove into a Female NPT Thread.

● Connecting with a Male Adapter of identical size.

Sizes:

● This Aluminum Coupler is offered in sizes starting from 1/2" all the way up to 8".

Material of Construction:

● Constructed out of Aluminum.

● For other materials scroll down to "Related Products".

Type B - ข้อต่อ Camlock อลูมิเนียม

คัปเปิลชนิด B - อะลูมิเนียมแคมแอนด์กรูฟ

ข้อต่อตัวเมีย x เกลียว NPT ตัวผู้

คัปเปลอร์และอะแดปเตอร์อะลูมิเนียมทั้งหมด

 โดยปกติแล้วคัปเปิลประเภท B จะใช้กับอะแดปเตอร์ประเภท F แต่สามารถใช้กับอะแดปเตอร์ประเภท A และประเภท E และประเภท DP (ปลั๊กกันฝุ่น) ที่มีขนาดเท่ากันได้

รายละเอียดสินค้า :

● ประเภท B เป็นข้อต่อตัวเมีย x เกลียว NPT ตัวผู้

วิธีใช้ :

● ในการเชื่อมต่อ ให้เลื่อนตัวเชื่อมต่อประเภท B เข้าไปที่อะแดปเตอร์ตัวผู้ จากนั้นจึงปิดที่จับแคมทั้งสองตัวพร้อมกัน

● หากต้องการถอดออก ให้ยกที่จับแคมขึ้นและถอดอุปกรณ์ทั้งสองชิ้นออก

การติดตั้ง :

● ร้อยส่วน NPT ตัวผู้เข้าไปในเกลียว NPT ตัวเมีย

จะเชื่อมต่อกับ :

● ส่วนตัวต่อจะต่อเข้ากับ  อะแดป เตอร์ตัวผู้

● เกลียวจะต่อเข้ากับ  เกลียว NPT ตัวเมีย (เกลียวท่อแห่งชาติ)

ใช้สำหรับ :

● การติดตั้ง Cam & Groove ตัวเมียในเกลียว NPT ตัวเมีย

● การเชื่อมต่อกับอะแดปเตอร์ตัวผู้ที่มีขนาดเท่ากัน

ขนาด :

● ข้อต่ออลูมิเนียมนี้มีจำหน่ายในขนาดตั้งแต่ 1/2" ไปจนถึง 8"

วัสดุในการก่อสร้าง :

● ผลิตจากอลูมิเนียม

● สำหรับวัสดุอื่น ๆ เลื่อนลงไปที่"ผลิตภัณฑ์ที่เกี่ยวข้อง "
