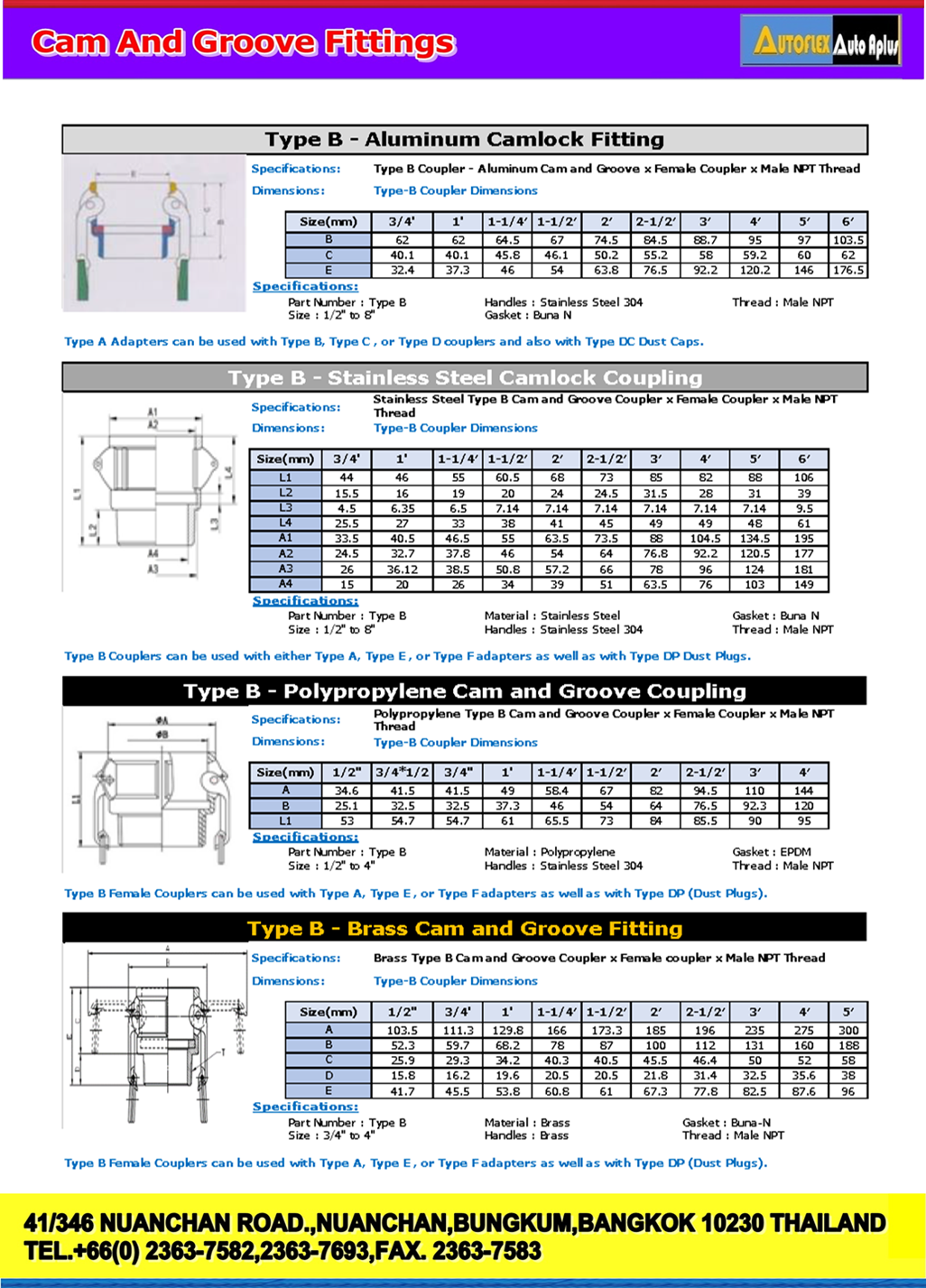

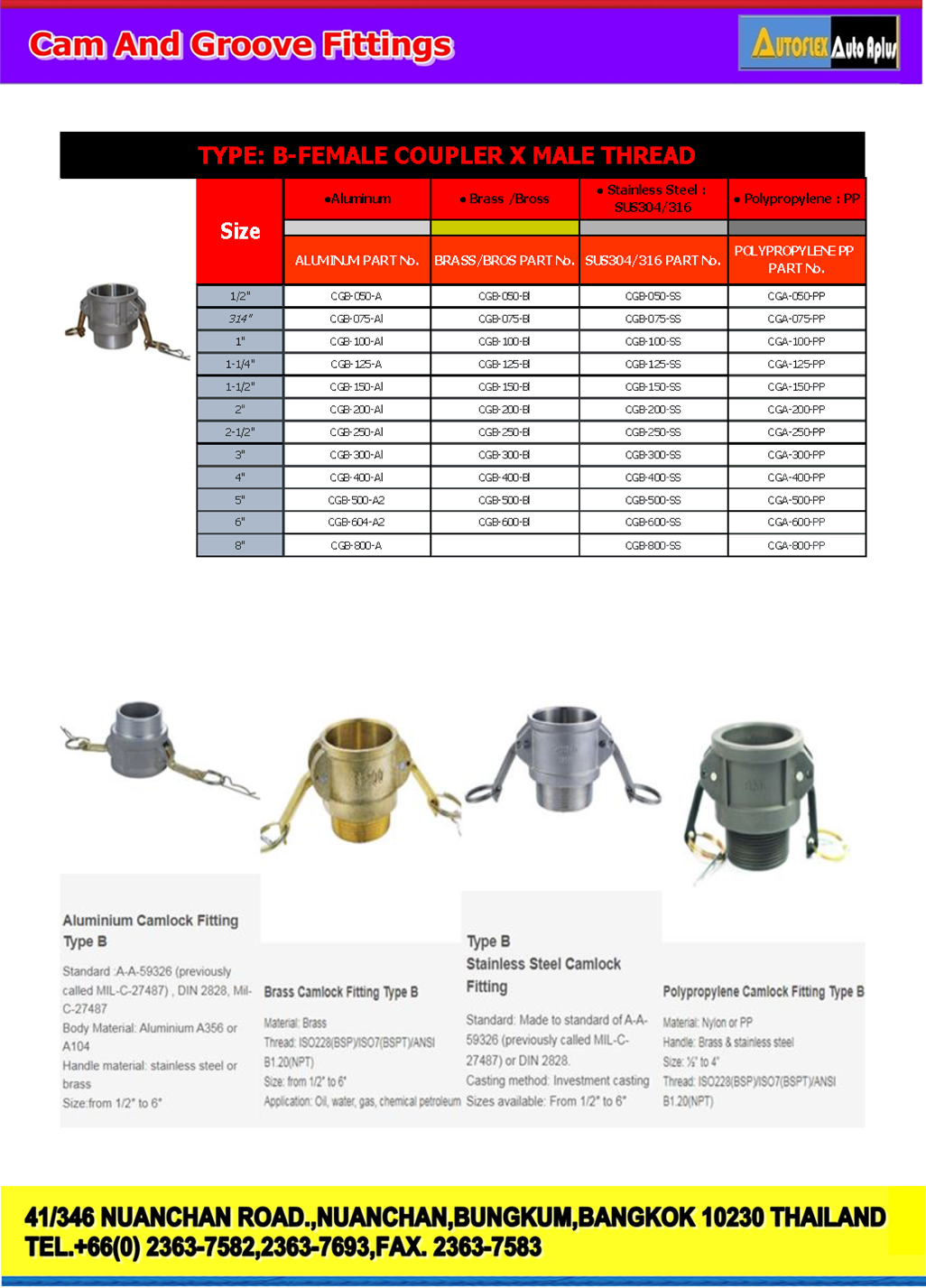

Type B - Brass Cam and Groove Fitting

● Brass Type B Cam and Groove Coupler

● Female coupler x Male NPT Thread

Brass Couplings

 ● Typically, Type B Couplers are used with Type F couplings,

● Although, they can be used with a Type A or Type E coupling.

● They can be sealed closed with a Type DP (Dust Plug) of the same size.

 Description: ● Brass Female Cam and Groove Adapter x Male NPT Thread

How To Use:

● To connect, slide the Type B Coupler over a Male Coupling and then close the two cam arms.

● To disconnect, lift up the cam handles and uncouple the two brass fittings.

To Install: ● Thread the Male NPT portion into a Female NPT Thread.

Will connect with:● The coupler portion will couple with a Male Adapter.

                        ● The threaded end will connect to a Female Thread. (National Pipe Thread)

Used for: ● Installing a Female Cam & Groove into a Female NPT Thread.

              ● Connecting with a Male Adapter of matching size.

Sizes: ● This Brass Adapter is offered in sizes starting from 3/4" up to 4".

Material of Construction:

● Constructed out of Brass.

● For other materials scroll Down to "Related Products".

Brass Type B Cam and Groove Coupler

Type B - ข้อต่อทองเหลืองแบบลูกเบี้ยวและร่องFemale coupler x Male

● ข้อต่อลูกเบี้ยวและร่องทองเหลืองชนิด B

● ข้อต่อตัวเมีย x เกลียว NPT ตัวผู้NPT Thread

ข้อต่อทองเหลืองทั้งหมด

 โดยทั่วไปแล้ว คัปเปลอร์ประเภท B จะใช้กับคัปเปลอร์ประเภท F

● แม้ว่าจะสามารถใช้งานร่วมกับ  ข้อต่อType Aหรือ  Type E ได้

● สามารถปิดได้โดยใช้  Type DP (Dust Plug) ที่มีขนาดเท่ากัน

 คำอธิบาย :

● อะแดปเตอร์ Cam and Groove ตัวเมียทองเหลือง x เกลียว NPT ตัวผู้

วิธีใช้ :

● ในการเชื่อมต่อ ให้เลื่อนคัปเปลอร์ประเภท B ทับคัปเปลอร์ตัวผู้ แล้วจึงปิดแขนแคมทั้งสองตัว

● หากต้องการถอดออก ให้ยกที่จับแคมขึ้นและถอดอุปกรณ์ทองเหลืองทั้งสองชิ้นออก

การติดตั้ง :

● ร้อยส่วน NPT ตัวผู้เข้าไปในเกลียว NPT ตัวเมีย

จะเชื่อมต่อกับ :

● ส่วนตัวต่อจะต่อเข้ากับ อะแดป เตอร์ตัวผู้

●ปลายเกลียวจะเชื่อมต่อกับเกลียวตัวเมีย (เกลียวท่อแห่งชาติ)

ใช้สำหรับ :

● การติดตั้ง Cam & Groove ตัวเมียในเกลียว NPT ตัวเมีย

● การเชื่อมต่อกับอะแดปเตอร์ตัวผู้ที่ขนาดตรงกัน

ขนาด :

● อะแดปเตอร์ทองเหลืองนี้มีจำหน่ายในขนาดตั้งแต่ 3/4" ถึง 4"

วัสดุในการก่อสร้าง :

●ผลิตจาก ทองเหลือง

● สำหรับวัสดุอื่น ๆ เลื่อนลงไปที่  "ผลิตภัณฑ์ที่เกี่ยวข้อง "
