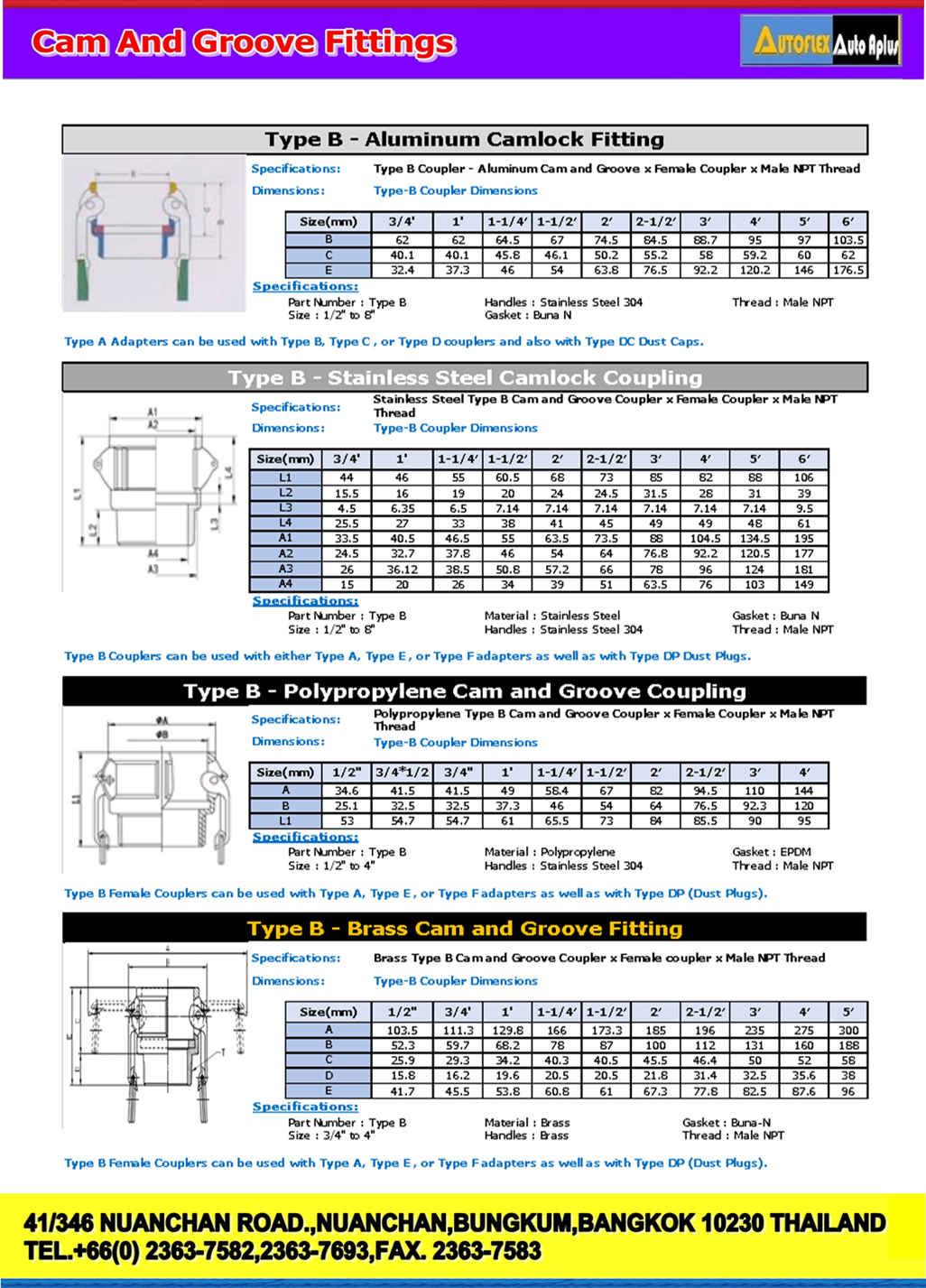

Type B - Stainless Steel Camlock Coupling

● Stainless Steel Type B Cam and Groove Coupler

● Female Coupler x Male NPT Thread

All Stainless Steel Camlocks

 ● Type B Couplers are generally used with the same size Type F adapters,

● However, they are also compatible with the same size Type A and Type E adapters.

● They can be sealed off with the same size Type DP (Dust Plug).

 Description:

● Stainless Steel Female Cam and Groove Coupler x Male NPT Thread.

How To Use:

● To quickly connect, slide the Type B Coupler onto a Male Adapter and then close the two cam lever arms simultaneously.

● To quickly disconnect, lift up the cam handles and uncouple the two fittings.

To Install:

● Thread the Male NPT portion into a Female NPT Thread.

Will connect with:

● The coupler portion will couple with a Male Adapter.

● The thread will connect to a Female NPT Thread. (National Pipe Thread)

Used for:

● Installing a Female Cam & Groove into a Female NPT Thread.

● Connecting with a Male Adapter of the same size.

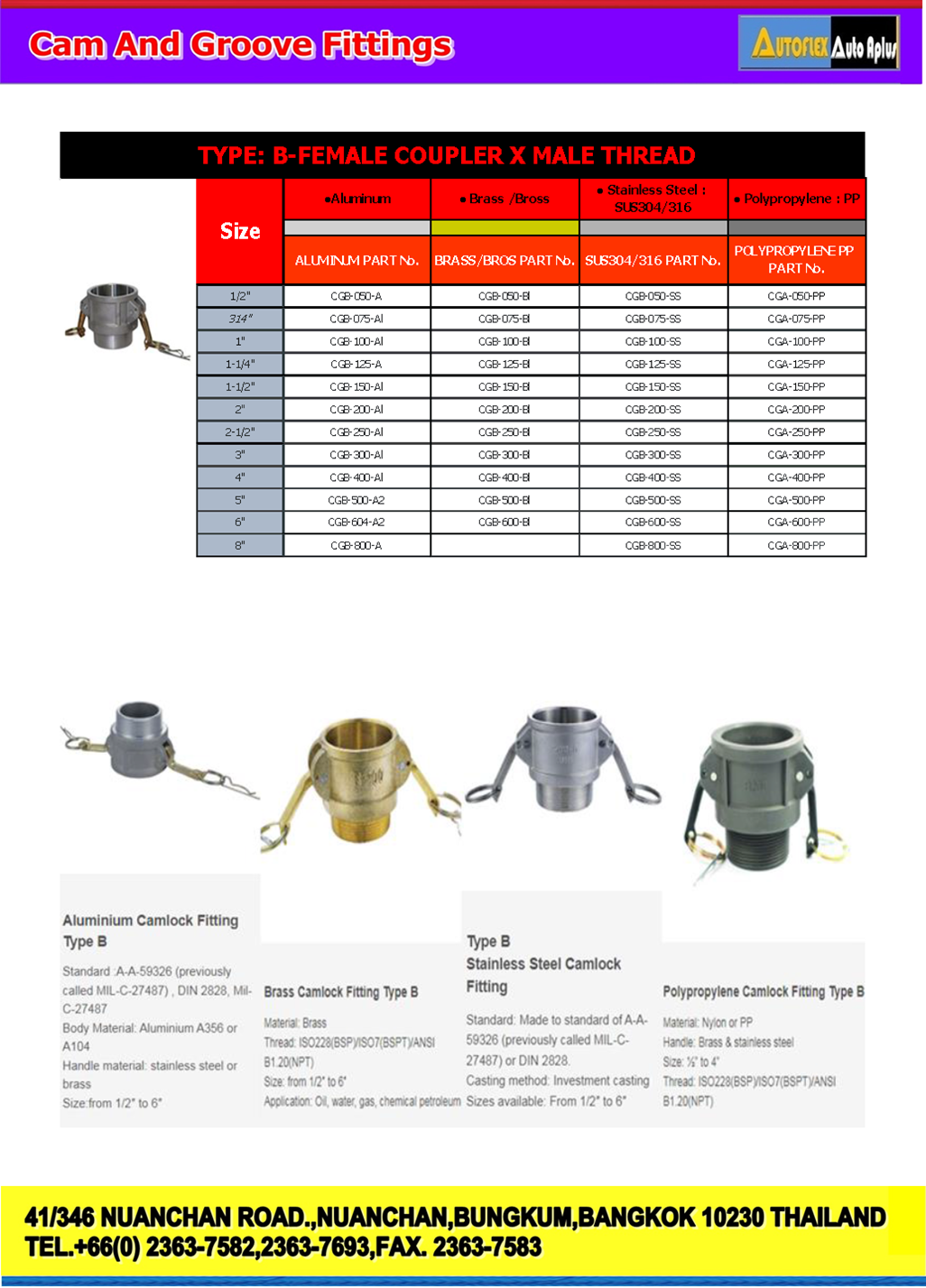

Sizes:

● This Stainless Coupler is offered in sizes starting from 1/2" all the way up to 8".

Material of Construction:

● Constructed out of Stainless Steel.

● For other materials scroll Down to "Related Products".

Type B - ข้อต่อ Camlock สแตนเลส

● ข้อต่อลูกเบี้ยวและร่องชนิด B สแตนเลสสตีล

● ข้อต่อตัวเมีย x เกลียว NPT ตัวผู้

Camlock สแตนเลสทั้งหมด

 ● คัปเปลอร์ประเภท B มักใช้กับอะแดปเตอร์ประเภท F ขนาดเท่ากัน

● อย่างไรก็ตาม ยังเข้ากันได้กับ อะแดปเตอร์Type AและType Eขนาดเดียวกันอีกด้วย

● สามารถปิดผนึกได้โดยใช้ Type DP (Dust Plug) ขนาดเดียวกัน

 คำอธิบาย :

● ข้อต่อแคมและร่องตัวเมียแบบสเตนเลส x เกลียว NPT ตัวผู้

วิธีใช้ :

● หากต้องการเชื่อมต่ออย่างรวดเร็ว ให้เลื่อนตัวต่อประเภท B เข้าไปที่อะแดปเตอร์ตัวผู้ จากนั้นจึงปิดแขนคันโยกแคมทั้งสองพร้อมกัน

● หากต้องการถอดออกอย่างรวดเร็ว ให้ยกที่จับแคมขึ้นและถอดอุปกรณ์ทั้งสองชิ้นออก

การติดตั้ง :

● ร้อยส่วน NPT ตัวผู้เข้าไปในเกลียว NPT ตัวเมีย

จะเชื่อมต่อกับ :

● ส่วนตัวต่อจะต่อเข้ากับ อะแดป เตอร์ตัวผู้

● เกลียวจะต่อเข้ากับเกลียว NPT ตัวเมีย (เกลียวท่อแห่งชาติ)

ใช้สำหรับ :

● การติดตั้ง Cam & Groove ตัวเมียในเกลียว NPT ตัวเมีย

● การเชื่อมต่อกับอะแดปเตอร์ตัวผู้ที่มีขนาดเดียวกัน

ขนาด :

● ข้อต่อสแตนเลสนี้มีจำหน่ายในขนาดตั้งแต่ 1/2" ไปจนถึง 8"

วัสดุในการก่อสร้าง :

● ผลิตจากสแตนเลส

● สำหรับวัสดุอื่น ๆ เลื่อนลงไปที่  "ผลิตภัณฑ์ที่เกี่ยวข้อง "
