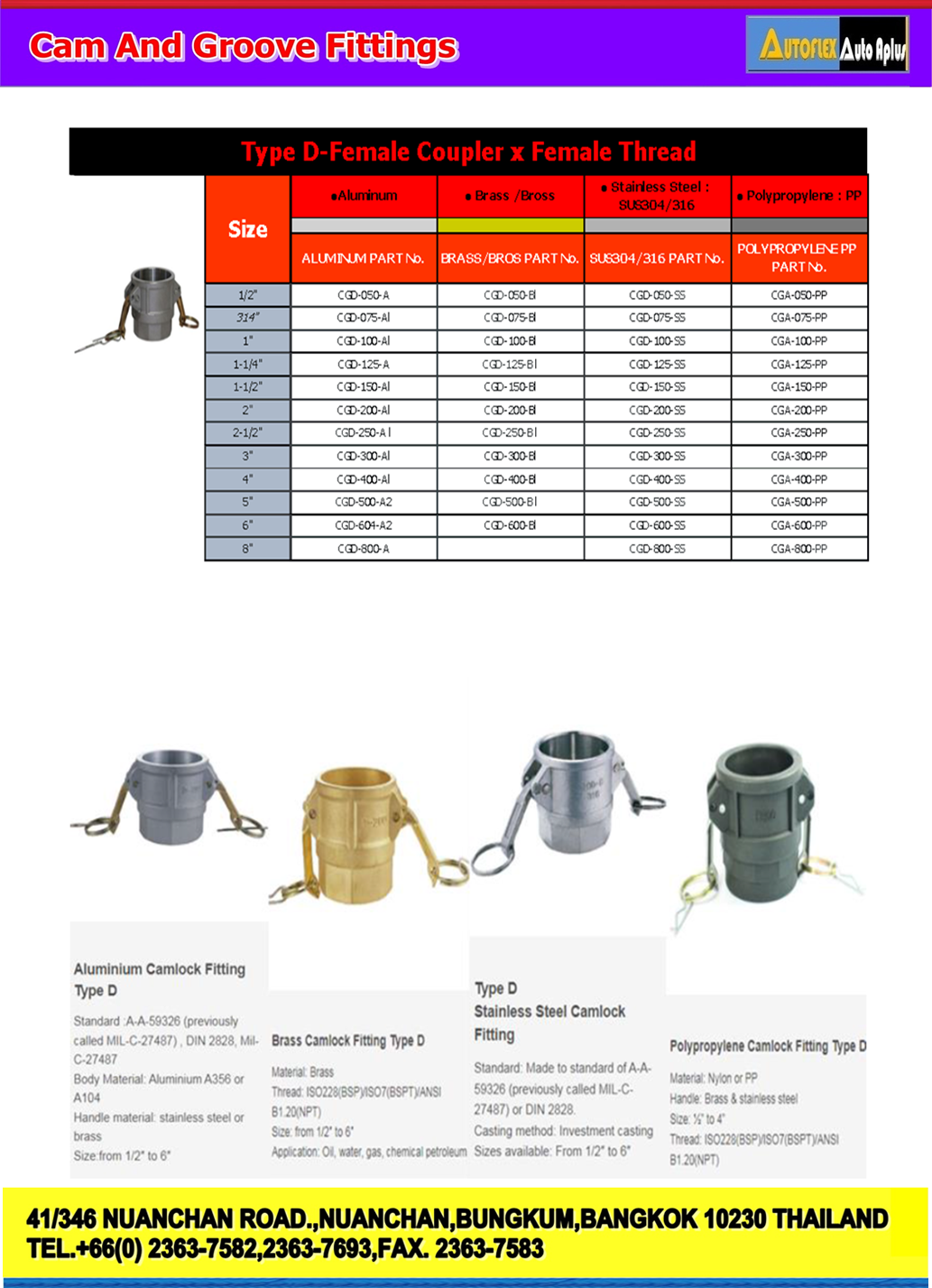

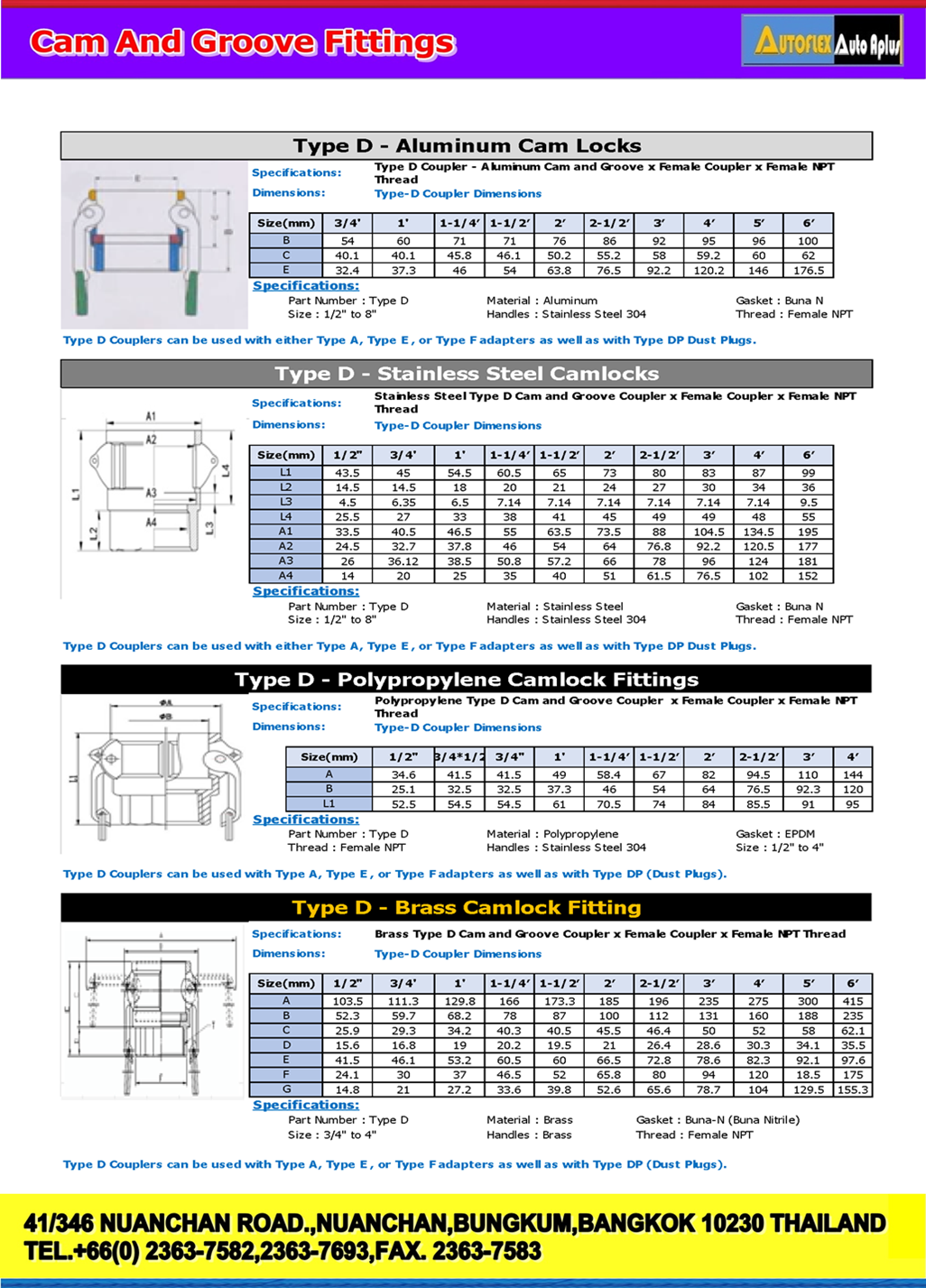

Type D - Aluminum Cam Locks

●Type D Coupler - Aluminum Cam and Groove

●Female Coupler x Female NPT Thread

All Aluminum Couplers and Adapters

      Type D couplers are often used with type A adapters, but can be used with Type E and F adapters and Type DP (Dust Plug) of the same size.

Product Description:

● The Type D is a Female Coupler x Female NPT Thread.

How To Use:

● To connect, slide the Type D Coupler onto a Male Adapter and then close the two cam handles.

● To disconnect, lift up the cam lever arms and uncouple the two fittings.

To Install:

● Thread the Female NPT portion into a Male NPT Thread.

Will Connect with:

● The coupler portion will couple with a Male Adapter.

● The thread will connect to a Male NPT Thread. (National Pipe Thread)

Used for:

● Installing a Female Cam & Groove onto a Male NPT Thread.

● Connecting with a Male Adapter of identical size.

Sizes:

● This Aluminum Coupler is offered in sizes starting from 1/2" all the way up to 8".

Material of Construction:

● Constructed out of Aluminum.

● For other materials scroll down to "Related Products".

Type D - ล็อคแคมอลูมิเนียม

●คัปเปิล Type D - อะลูมิเนียม Cam and Groove

●ข้อต่อตัวเมีย x เกลียว NPT ตัวเมีย

สำหรับคัปเปลอร์และอะแดปเตอร์อะลูมิเนียมทั้งหมด

      คัปเปิลประเภท D มักใช้กับอะแดปเตอร์ประเภท A แต่สามารถใช้กับอะแดปเตอร์ประเภท E และ F และประเภท DP (Dust Plug) ที่มีขนาดเท่ากันได้

รายละเอียดสินค้า :

● แบบ D คือ ข้อต่อตัวเมีย x เกลียว NPT ตัวเมีย

วิธีใช้ :

● ในการเชื่อมต่อ ให้เลื่อนตัวเชื่อมต่อประเภท D เข้าไปที่อะแดปเตอร์ตัวผู้ จากนั้นจึงปิดที่จับแคมทั้งสองตัว

● หากต้องการถอดออก ให้ยกแขนคันโยกแคมขึ้นและถอดอุปกรณ์ทั้งสองออก

การติดตั้ง :

● ร้อยส่วน NPT ตัวเมียเข้าไปในเกลียว NPT ตัวผู้

จะเชื่อมต่อกับ :

● ส่วนตัวต่อจะต่อเข้ากับ  อะแดป เตอร์ตัวผู้

● เกลียวจะเชื่อมต่อกับ  เกลียวตัวผู้ NPT (เกลียวท่อแห่งชาติ)

ใช้สำหรับ :

● การติดตั้ง Cam & Groove ตัวเมียเข้ากับเกลียว NPT ตัวผู้

● การเชื่อมต่อกับอะแดปเตอร์ตัวผู้ที่มีขนาดเท่ากัน

ขนาด :

● ข้อต่ออลูมิเนียมนี้มีจำหน่ายในขนาดตั้งแต่ 1/2" ไปจนถึง 8"

วัสดุในการก่อสร้าง :

● ผลิตจากอลูมิเนียม

● สำหรับวัสดุอื่น ๆ เลื่อนลงไปที่"ผลิตภัณฑ์ที่เกี่ยวข้อง "
